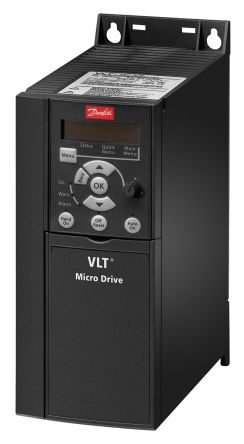

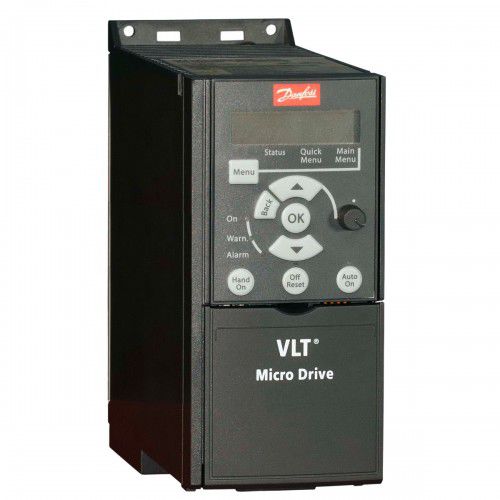

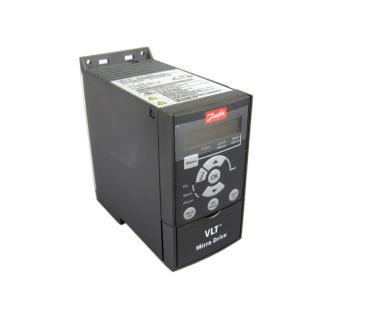

Частотный преобразователь Danfoss VLT® Micro Drive FC 51 3х380В 7,5кВт 132F0030

Описание

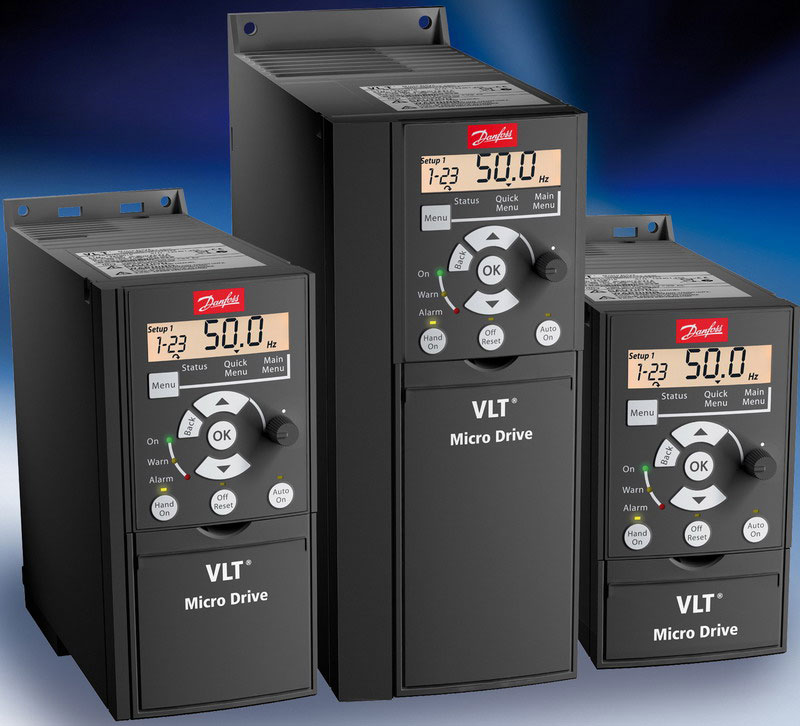

Частотный преобразователь Danfoss VLT® Micro Drive FC 51

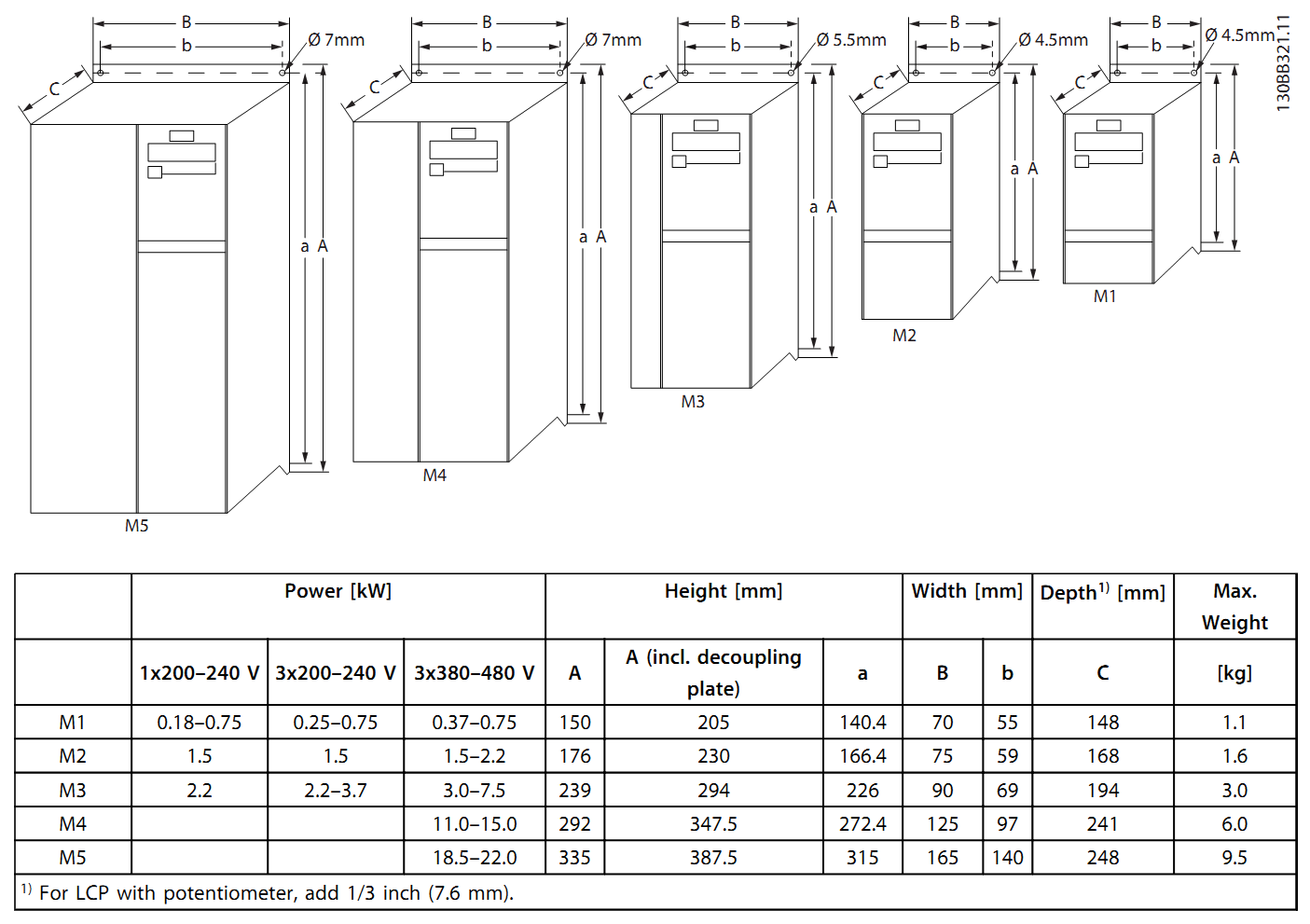

Размер корпуса:

• M3 — 239х90х194 [мм]

Входное напряжение:

• 3 x 380–480 В ±10%

Мощность:

• 7,5кВт

Документация:

• Руководство по эксплуатации vlt micro drive
• Руководство по программированию vlt motion control tool mct10
• Руководство по программированию vlt micro drive
• Краткое руководство vlt micro drive
• Брошюра vlt micro drive
• Стандартные решения vlt 2014
• Ввод в эксплуатацию преобразователя частоты VLT Micro Drive
• Руководство по проектированию VLT Micro Drive

• VLT® Motion Control Tool MCT 10
• VLT® Motion Control Tool MCT 31
• Danfoss ecoSmart
• ПО для расчета гармоник (Danfoss HCS)
• Danfoss Servo Sizer
• VLT® Energy Box

Универсальность и надежность

Преобразователь частоты VLT Micro Drive способен управлять двигателем с диапазоном мощности 0,18–22 кВт. Он оборудован фильтром от радиопомех и тормозным транзистором. Платы с нанесением специального защитного покрытия. Частотный преобразователь VLT Micro Drive способен выдержать перегрузку в 150% на протяжении одной минуты, что дает возможность использовать его в установках с тяжелым пуском.

Используется для управления асинхронными двигателями:

• вентиляторах в  системах вентиляции, отопления, кондиционирования;
• насосах;
• конвейерах;
• деревообрабатывающей промышленности;
• станках и производственных линиях.

Простота и гибкость настройки

С помощью бесплатного PC-приложения VLT® Motion Control Tool MCT 10 , можно легко задать нужные настройки а также гибко настраиваемую логику, не расходуя средства на приобретение внешнего контроллера. С помощью съемного дисплея LCP 11 (без потенциометра LCP 12) можно не только менять режимі работы, но и переносить конфигурацию на другой преобразователь.

Энергоэффективность

Выходное напряжение формируется по скалярному и векторному режимам, благодаря чему возможно задавать желаемое значение закона изменения U/f, что существенно снижает потребление энергии. Для оптимизации энергопотребления и производительности в приводе имеется около 100 настраиваемых параметров благодаря чему достигается оптимальное потребление двигателя, поэтому преобразователь частоты Micro Drive и нашел широкое применение в гражданской и промышленной сфере.

Удобство внедрения

Монтаж «стенка-к-стенке» — компактная конструкция VLT^® Micro Drive позволяет монтировать приводы вплотную друг к другу или к стенкам шкафа.

Минимальное проникновение пыли — VLT^® Micro Drive спроектирован так, что принудительная вентиляция не воздействует непосредственно на электронные компоненты, что исключает возможность их загрязнения.

Встроенный фильтр радиопомех — радио помехи от кабеля двигателя ограничиваются встроенным фильтром RFI. При использовании экранированного кабеля длиной до 15 метров соблюдаются нормы ЕС.

Встроенные возможности торможения — при помощи функций торможения постоянным и переменным током, VLT^® Micro Drive способен преобразовывать кинетическую энергию установки в тормозной момент, замедляющий вращение двигателя. Преобразователи частоты, мощностью от 1,5 кВт и выше, оснащены встроенным тормозным ключом.

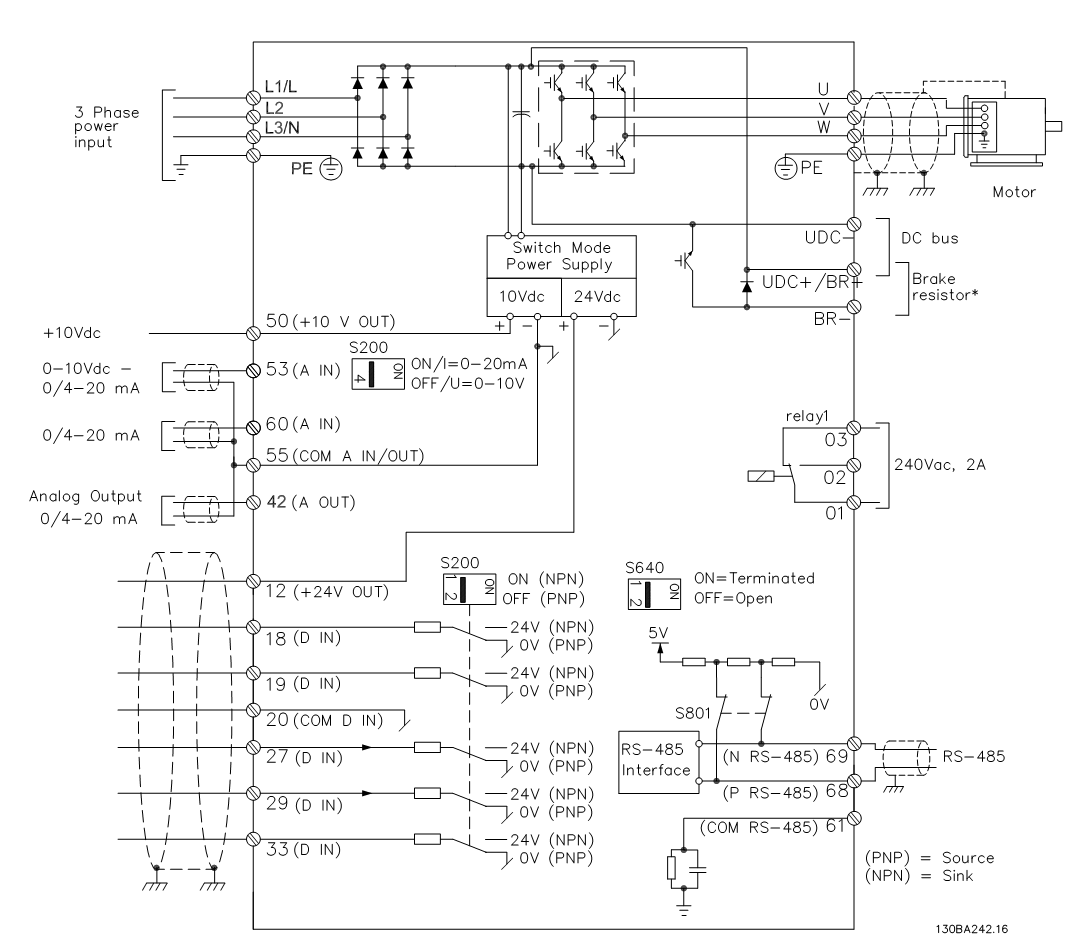

Технические характеристики:

Входное напряжение

Частота сети 50/60 Гц

Выходное напряжение (U, V, W)
0–100% от входного напряжения

Выходная частота
0–200 Гц (режим VVC+)

0–400 Гц (режим U/f)

Длительность разгона/торможения
0.05–3600 с

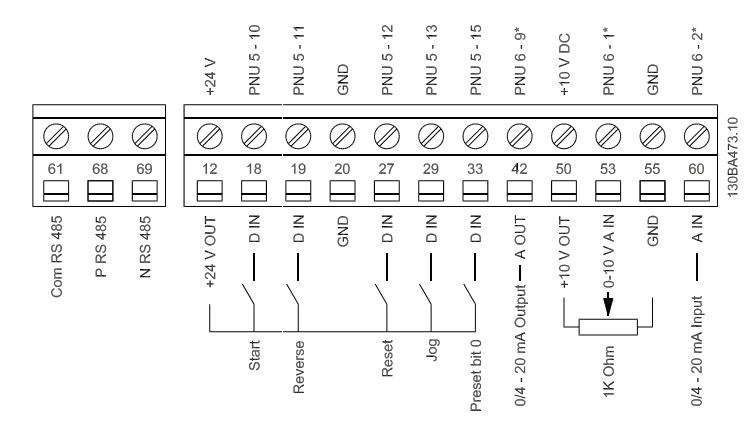

Дискретные входы
Количество входов: 5
Тип логики: PNP или NPN
Уровень напряжения: 0–24 В

Импульсные входы
Количество входов: 1*
Уровень напряжения: 0–24 В
Входная частота: 20–5000 Гц
* один из цифровых входов может использоваться в качестве импульсного.

Аналоговые входы
Количество входов: 2
AI60 0/4–20 мА
AI53: 0/4–20 мА, 0 – 10 В, PTC

Аналоговые выходы
Количество выходов: 1

Тип: 0/4–20 мА

Релейные выходы

• Перекидной контакт: 1 (~240 В, 2 A)

Интерфейс связи:

• RS-485

Поддерживаемые протоколы:

• FC Protocol
• Modbus RTU

Длина силового кабеля:

• Максимальная длина экранированого кабеля (shielded) 15 м
• Максимальная длина не экранированого кабеля (unshielded) 50 м

Условия эксплуатации:

• IP 20
• Вибрация тест 0.7 g
• Относительная влажность 5%–95% (IEC 721-3-3; Class 3K3 (без конденсации) )
• Максимальная температура  50° C
• Среднесуточная максимальная температура 40° C

Встроеные защиты:

• Электронная тепловая защита от перегрузки
• Контроль температуры радиатора для защиты от перегрева
• Защита привода от короткого замыкания на клемах двигателя U, V, W
• Защита привода от замыкания на землю на клемах двигателя U, V, W

Опции:

• 132B0100 VLT Control Panel LCP 11 w/o potentiometer
• 132B0101 VLT Control Panel LCP 12 with potentiometer
• 132B0102 Remote Mounting Kit for LCP incl. 3 m cable IP55 with LCP 11, IP21 with LCP 12
• 132B0103 Nema Type 1 kit for enclosure type M1
• 132B0104 Type 1 kit for enclosure type M2
• 132B0105 Type 1 kit for enclosure type M3
• 132B0106 De-coupling plate kit for enclosure type M1 and M2
• 132B0107 De-coupling plate kit for enclosure type M3
• 132B0108 IP21 for enclosure type M1
• 132B0109 IP21 for enclosure type M2
• 132B0110 IP21 for frame M3
• 132B0111 DIN rail mounting kit for enclosure types M1 and M2
• 132B0120 Type 1 kit for enclosure type M4
• 132B0121 Type 1 kit for enclosure type M5
• 132B0122 De-coupling plate kit for enclosure types M4 and M5
• 132B0126 Enclosure type M1 spare parts kits
• 132B0127 Enclosure type M2 spare parts kits
• 132B0128 Enclosure type M3 spare parts kits
• 132B0129 Enclosure type M4 spare parts kits
• 132B0130 Enclosure type M5 spare parts kits
• 132B0131 Blank cover
• 130B2522 MCC 107 filter for 132F0001
• 130B2522 MCC 107 filter for 132F0002
• 130B2533 MCC 107 filter for 132F0003
• 130B2525 MCC 107 filter for 132F0005
• 130B2530 MCC 107 filter for 132F0007
• 130B2523 MCC 107 filter for 132F0008
• 130B2523 MCC 107 filter for 132F0009
• 130B2523 MCC 107 filter for 132F0010
• 130B2526 MCC 107 filter for 132F0012
• 130B2531 MCC 107 filter for 132F0014
• 130B2527 MCC 107 filter for 132F0016
• 130B2523 MCC 107 filter for 132F0017
• 130B2523 MCC 107 filter for 132F0018
• 130B2524 MCC 107 filter for 132F0020
• 130B2526 MCC 107 filter for 132F0022
• 130B2529 MCC 107 filter for 132F0024
• 130B2531 MCC 107 filter for 132F0026
• 130B2528 MCC 107 filter for 132F0028
• 130B2527 MCC 107 filter for 132F0030
